Relè a stato solido - piccoli, veloci e di lunga durata

Quando serve un relè a stato solido? E come scegliere - di fronte a un catalogo di prodotti che arriva a 126 pagine?

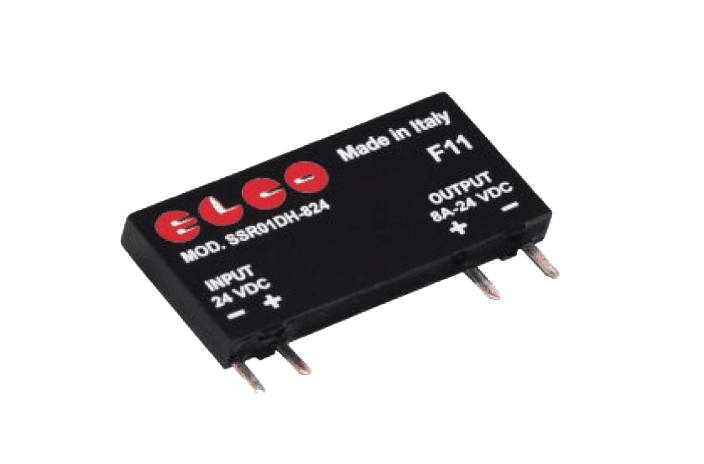

EL.CO. è stata fondata nel 1986 e da allora ha continuato a sviluppare la sua gamma di relè a stato solido (o relè statici). Le novità più recenti della gamma comprendono la serie SSR01DH / SSR02DH / SSR05DH.

Questi ultimi relè a stato solido (SSR) abbinano un'elevata velocità di commutazione e una bassa potenza di comando a un isolamento ingresso-uscita di 3.750 V, e possono essere conservati a temperature da -40 a 100 °C. La temperatura di esercizio è di -30/+80 °C.

Sono l'ennesima aggiunta a una gamma straordinariamente impressionante, che puoi vedere qui. http://www.nexuscomponents.co.uk/Manufacturers/ELCO In Nexus disponiamo delle conoscenze tecniche per assicurarti l'SSR giusto per le tue esigenze - e per capire quando un'altra soluzione potrebbe essere quella corretta. Perché nessun singolo SSR è perfetto per tutte le applicazioni - da qui la necessità di un catalogo di prodotti così ampio.

In parole semplici, gli SSR sono un'alternativa all'uso di un normale interruttore quando si vuole accendere o spegnere un circuito. Oltre a essere più piccolo e meno costoso di un interruttore, l'SSR non ha parti in movimento. Può quindi funzionare molto più velocemente e dura più a lungo di un interruttore - perché quando le parti possono muoversi, possono anche usurarsi. Introdotti per la prima volta negli anni '60, gli SSR furono la generazione successiva al relè elettromeccanico. Sebbene un relè elettromeccanico sia robusto e adattabile a una varietà di compiti, tende a occupare più spazio. Un relè elettromeccanico può impiegare 5-15 ms per commutare - troppo lento per alcune applicazioni. I fili di un SSR sono più piccoli e di sezione maggiore rispetto a un interruttore, il che consente alle unità di essere molto più compatte. Contribuiscono ad aumentare la sicurezza, poiché si ha a che fare con una tensione e un'amperaggio inferiori - il che li rende un'ottima scelta per tensioni molto più elevate, quando un normale interruttore potrebbe bruciarsi sotto corrente elevata. Possono essere progettati per attivarsi con una corrente di comando bassa fino a 1 milliampere, anche se più spesso si utilizzano da 5 a 15 milliampere.

Quindi gli SSR sono più veloci, più piccoli e hanno una durata maggiore rispetto a un relè meccanico. Utilizzati in lampadine e apparecchi di illuminazione, automobili, riscaldatori, computer e alimentatori, presentano numerosi vantaggi. Nessun contraccolpo, nessuna usura meccanica, affidabilità, tempi di risposta ridotti e resistenza agli urti - il relè a stato solido vanta un'impressionante lista di pregi. Non ultima la totale assenza di scintille - fondamentale negli ambienti esplosivi.

Possono funzionare per milioni di cicli senza alcuna perdita di funzionalità. Poiché commutano in modo silenzioso, offrono un enorme vantaggio nei quadri di potenza che contengono molti relè, dove il rumore può davvero accumularsi. E possono essere utilizzati in ambienti umidi e sporchi.

I loro vantaggi rispetto ai relè elettromeccanici si avvertono davvero nei termostati, nelle applicazioni di commutazione ad alta velocità come i circuiti di riscaldamento, e in qualsiasi impiego in cui vi sia un frequente ciclo di accensione e spegnimento (gli SSR non hanno rimbalzo dei contatti).

Tuttavia gli SSR possono essere soggetti a una caduta da 1 a 1,5 V; e sono compatibili solo con uscita in C.A. o C.C. Possono inoltre essere resistenti alle tensioni transitorie. Devono essere disposti correttamente - ben ventilati e non collocati in file uno sopra l'altro.

Tutti i relè a stato solido di EL.CO. sono dotati di un filtro snubber, che li protegge dai picchi causati da una velocità eccessiva della tensione di uscita. In alcuni ambienti - come l'industria pesante - è possibile aggiungere una protezione supplementare e potrebbero essere necessari fusibili a reazione rapida. Anche in questo caso, Nexus dispone delle competenze per consigliarti e assicurarti che la tua soluzione sia quella giusta per le tue esigenze.

Se sei alla ricerca di SSR, puoi trovare la nostra gamma EL.CO. qui -

http://www.nexuscomponents.co.uk/Manufacturers/Products/ELCO
